Membránové čerpadlá pracujte pomocou pružnej membrány, ktaleboá osciluje tam a späť, aby vytvorila vákuum pre nasávanú tekutinu a pretlak na jej vypustenie. Tento vratný posuvný mechanizmus zaisťuje utesnenie medzi hnacím mechanizmom a čerpanou kvapalinou, vďaka čomu je ideálny na manipuláciu s korozívnymi, abrazívnymi alebo viskóznymi kvapalinami bez úniku.
Základný mechanizmus: Ako funguje membránové čerpadlo?

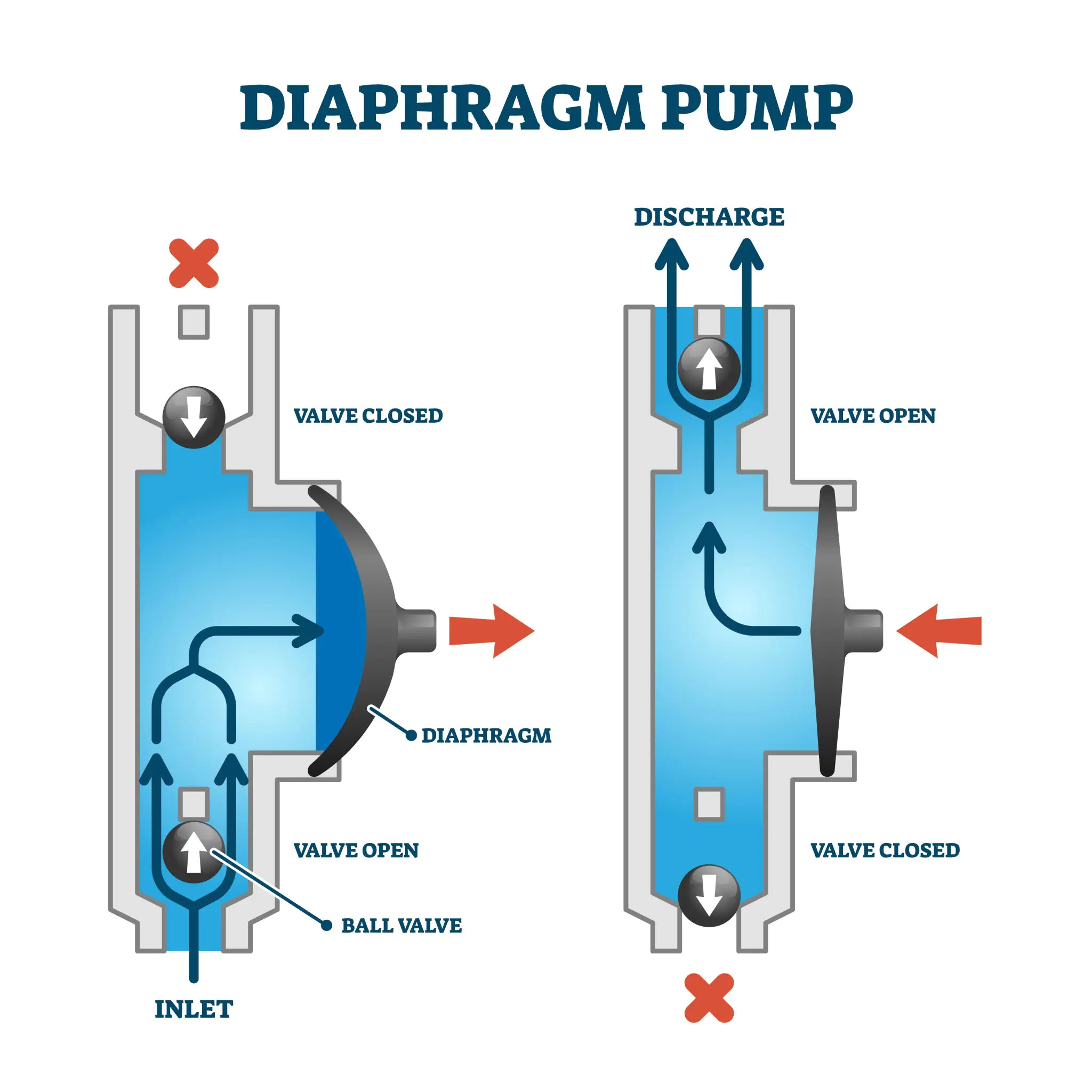

Základná činnosť membránového čerpadla závisí od zmeny objemu v komore čerpadla uľahčenej pohybom pružnej membrány. Keď sa membrána odtiahne od hlavy čerpadla, objem komory sa zväčší, čím sa zníži vnútorný tlak. To vytvára vákuum, ktoré nasáva tekutinu cez vstupný ventil. Naopak, keď je membrána tlačená smerom k hlave čerpadla, objem sa zmenšuje, zvyšuje sa tlak a kvapalina sa vytláča cez výtlačný ventil.
Aby sme pochopili ako fungujú membránové čerpadlá podrobne sa treba pozrieť na dvojtaktný cyklus:
- Sací zdvih: Membrána sa pohybuje smerom von a vytvára zónu nízkeho tlaku. The vstupný spätný ventil sa otvára v dôsledku tlakového rozdielu a umožňuje tekutine vstúpiť do komory, zatiaľ čo výstupný spätný ventil zostáva tesne uzavretá.
- Vybíjací zdvih: Membrána sa pohybuje dovnútra a stláča tekutinu. Zvýšený tlak núti vstupný spätný ventil zavrieť a výstupný spätný ventil na otvorenie, vytlačenie kvapaliny do výtlačného potrubia.
Typy membránových čerpadiel a ich jedinečné operácie
Membránové čerpadlá sú kategorizované predovšetkým podľa ich zdroja energie: vzduchom ovládané čerpadlá s dvojitou membránou (AODD) a motorom poháňané (mechanické/hydraulické) čerpadlá. Každý typ využíva rovnaký základný pohyb membrány, ale líši sa v tom, ako sa energia prenáša na samotnú membránu.
1. Vzduchom ovládané čerpadlá s dvojitou membránou (AODD).

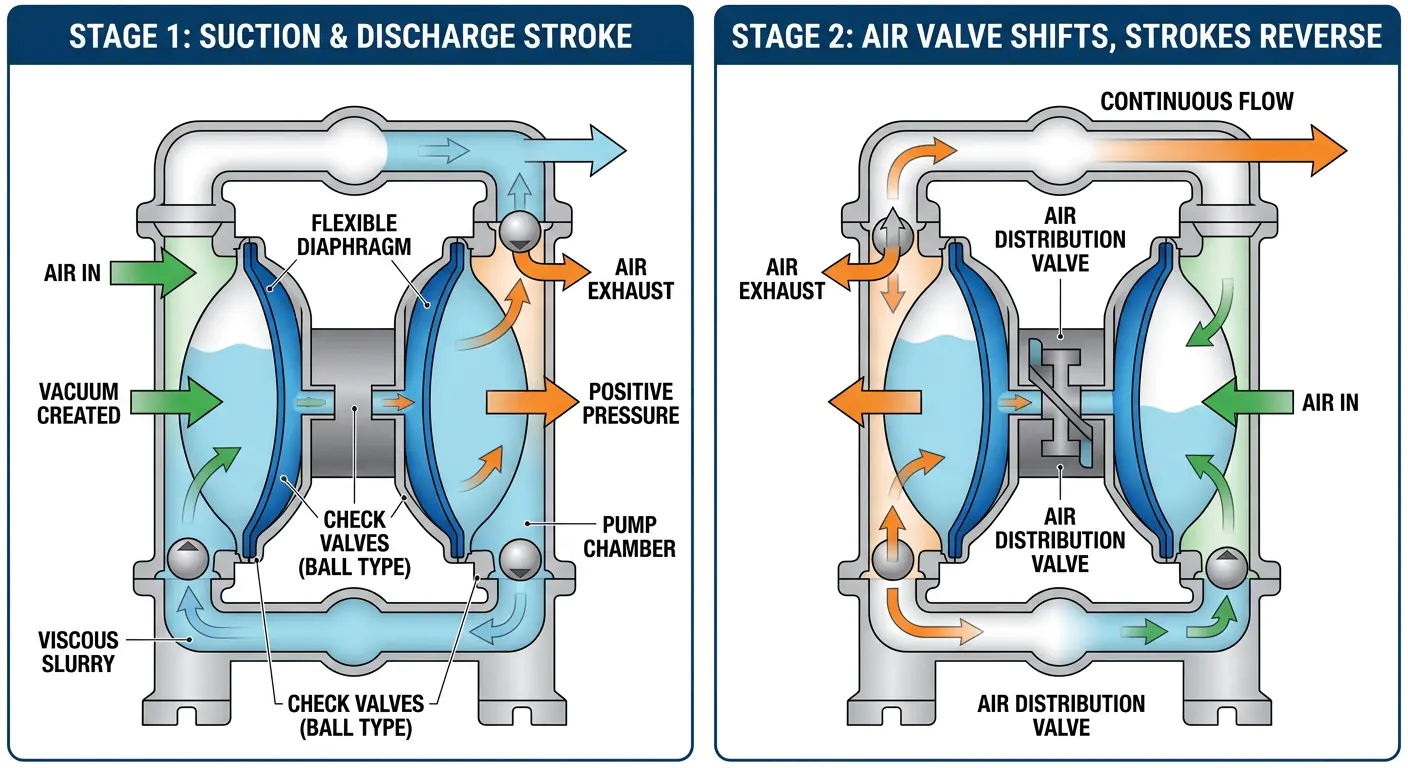

Čerpadlá AODD využívajú stlačený vzduch na posúvanie spoločného hriadeľa spájajúceho dve membrány, čo umožňuje nepretržité čerpanie. Keď je vzduch nasmerovaný do zadnej časti membrány A, vytláča tekutinu z prvej komory. Súčasne sa membrána B vtiahne dovnútra, čím sa vytvorí sanie v druhej komore. Ventil na distribúciu vzduchu zabezpečuje striedavý prívod vzduchu medzi oboma stranami.
2. Mechanicky ovládané membránové čerpadlá
Mechanicky poháňané čerpadlá používajú kľukový alebo excentrický prevodový mechanizmus na fyzické ťahanie a tlačenie membrány. Táto konštrukcia je bežná v menších aplikáciách a dávkovacích čerpadlách, kde sa vyžaduje presné ovládanie dĺžky zdvihu. Je vysoko účinný pre nízkotlakové dávkovanie chemikálií.
3. Hydraulicky ovládané membránové čerpadlá
Hydraulické membránové čerpadlá používajú piest na natlakovanie hydraulickej kvapaliny, ktorá potom posúva membránu. Pretože je membrána „vyvážená“ medzi hydraulickou kvapalinou a čerpanou kvapalinou, je vystavená menšiemu mechanickému namáhaniu, vďaka čomu je tento typ vhodný pre vysokotlakové priemyselné aplikácie (až do 100 barov alebo viac).
Porovnanie výkonu: AODD vs. mechanické vs. hydraulické
Výber správneho membránového čerpadla závisí od požadovaného tlaku, prietoku a povahy čerpanej kvapaliny. Nižšie je uvedené podrobné porovnanie troch základných technológií.
| Funkcia | Čerpadlá AODD | Mechanické čerpadlá | Hydraulické čerpadlá |
| Zdroj napájania | Stlačený vzduch | Elektromotor | Elektrický/hydraulický |
| Maximálny tlak | Stredná (8-10 barov) | Nízka až stredná | Veľmi vysoká (100 barov) |
| Samonasávanie | Výborne | Dobre | Dobre |
| Manipulácia s pevnými látkami | Výborne | Obmedzené | Obmedzené |
| Najlepší prípad použitia | Kaly/Chemické látky | Úprava vody | Vysokotlakové dávkovanie |
Kľúčové výhody použitia membránových čerpadiel
Primárnou výhodou membránového čerpadla je jeho bezupchávková konštrukcia, ktorá eliminuje riziko netesností a znižuje nároky na údržbu. Na rozdiel od odstredivých čerpadiel, ktoré vyžadujú mechanické upchávky alebo upchávky, flexibilná membrána pôsobí ako statické tesnenie.
- Schopnosť chodu nasucho: Väčšina čerpadlá AODD môže bežať nasucho po dlhú dobu bez poškodenia vnútorných komponentov, pretože neexistujú žiadne rotujúce časti, ktoré vytvárajú teplo z trenia.
- Možnosti ponorenia: Mnohé membránové čerpadlá sú navrhnuté tak, aby boli úplne ponorené do kvapaliny, ktorú čerpajú, za predpokladu, že výfuk vzduchu je odvetrávaný nad hladinou kvapaliny.
- Citlivosť v šmyku: Poskytujú jemné čerpanie, ktoré je preň dôležité kvapaliny citlivé na strih potravinové produkty (omáčky, krémy) alebo polyméry, ktoré by sa mohli rozpadnúť pri vysokej rýchlosti otáčania iných typov čerpadiel.
- Odolnosť proti výbuchu: Keďže čerpadlá AODD bežia na vzduchu a nie na elektrinu, sú neodmysliteľnou súčasťou Hodnotenie ATEX a bezpečné na použitie v nebezpečnom alebo výbušnom prostredí.
Údržba a bežné výzvy
Najčastejším bodom zlyhania v týchto systémoch je samotná membrána, ktorá sa nakoniec unaví v dôsledku neustáleho vratného pohybu. Porozumenie ako fungujú membránové čerpadlá zahŕňa rozpoznanie, že membrána je opotrebiteľná časť.
Výber materiálu membrány
Výber správneho materiálu je dôležitý pre dlhú životnosť. napr. PTFE (teflón) ponúka vynikajúcu chemickú odolnosť, ale je menej flexibilný ako Santoprene or Dusičnan . V štúdii chemických spracovateľských závodov prechod na kompatibilnejší elastomér zvýšil životnosť membrány o viac ako 300 %, čím sa výrazne skrátili prestoje.
Ventilové prekážky
Spätné ventily (guľového alebo klapkového typu) musia dokonale sedieť, aby sa zachoval prietok. Ak sa v sedle ventilu zachytia pevné častice, čerpadlo stratí svoje nabitie. Využitie vážené guľôčky ventilov môže často vyriešiť problémy, keď je tekutina príliš viskózna na to, aby sa štandardné gule rýchlo usadili.
Často kladené otázky: Pochopenie prevádzky membránového čerpadla
Otázka: Prečo moje membránové čerpadlo pulzuje?
Odpoveď: Pulzácia je prirodzenou vlastnosťou vratného pohybu. Na dosiahnutie hladkého toku mnohí operátori inštalujú a tlmič pulzácií na výtlačnej strane, aby absorboval tlakové skoky.
Otázka: Môžu membránové čerpadlá spracovať pevné látky?
Odpoveď: Áno, najmä čerpadlá AODD. V závislosti od veľkosti čerpadla môžu niektoré spracovať pevné látky až do priemeru 75 mm (3 palce) bez upchávania za predpokladu, že sú vybavené klapkové ventily .
Otázka: Ako môžem ovládať prietok?
Odpoveď: Vo verziách so vzduchovým pohonom jednoducho upravíte tlak vzduchu alebo objem vstupujúci do čerpadla. Pre verzie poháňané motorom a Pohon s premenlivou frekvenciou (VFD) alebo nastavenie dĺžky zdvihu je štandardná metóda.
Otázka: Aký je maximálny sací zdvih?
Odpoveď: Typické membránové čerpadlá môžu dosiahnuť suchý sací zdvih 3 až 6 metrov. Akonáhle je čerpadlo "navlhčené" (naplnené), sacia výška sa môže výrazne zvýšiť na 8 alebo 9 metrov.
Záver
Zvládnutie otázky „ako fungujú membránové čerpadlá“ umožňuje priemyselným odvetviam optimalizovať procesy prenosu tekutín z hľadiska bezpečnosti a účinnosti. Či už máte do činenia s agresívnymi chemikáliami, hustými kalmi alebo citlivými potravinami, membránové čerpadlo zostáva jedným z najuniverzálnejších a najspoľahlivejších nástrojov v modernom strojárstve. Výberom správneho typu pohonu a materiálu si môžete zaistiť dlhotrvajúce riešenie bez únikov pre vaše najnáročnejšie potreby čerpania.
